| 加工定制：是 | 品牌：飞天激光 | 型号：AC-M18 |
| 结构类型：激光光电开关 | 检测方式：对射式 | 电源电压：DC10～30V |
| 输出方式：NPN/PNP | 使用环境温度：-25℃―70℃℃ | 产品认证：激光光电开关 |
| 用途：限位、定位检测、自动计数、测速、自动保护、工业生产自动流水线 |

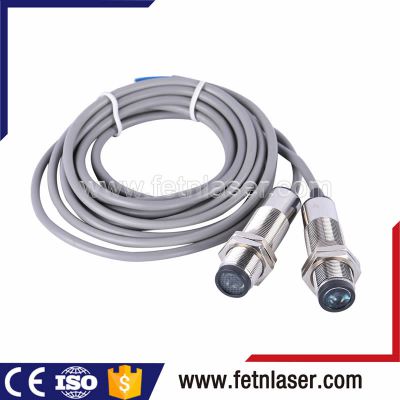

该款激光光电开关发射端和接收端直径尺寸均为30mm，总长度均为75mm，其中固定螺母的可调节范围为55mm。
宽电压输入设计，支持DC10-30V输入，且光电开关自身性能不随电压变化而改变，兼容性强，可广泛应用于各种机械，机床制造业及纺织、造纸、烟草、轻工、食品、化工、 矿山、冶金等领域作限位、定位检测、自动计数、测速、自动保护、工业生产自动流水线及微机信号、数控装置等应用。
该款产品设计具有1组NPN常开、NPN常闭、PNP常开、PNP常闭或1组继电器常开常闭输出方式 (输出方式可***)，信号输出负载电流允许300mA，继电器输出触点容量为AC125V/0.***、DC24V/2A。可直接驱动外围继电器、报警器、PLC、工业指示灯等外围设备及器件。内部电源摒弃同类产品中用到的7805、7806等易发热的稳压芯片，而采用Motorola公司生产的MC34063开关电源管理芯片，其性能稳定、开关速度快、电源转换效***、无发热现象。发射端激光管采用恒流电路设计，温漂极小、发光功率稳定、发射距离远(可支持0-50m距离范围)。接收端激光信号由激光接收电路采集后经逻辑运算芯片处理、信号整形再送入选频IC，因此抗外界杂散光干扰能力强、响应速度快。电源输入具有反接保护，尾部有红色LED指示，出线采用多芯硅胶线，柔软***、耐腐蚀。
二、技术规格
项 目 | 激光对射光电开关 |
产品型号 | AC-M30-A50/100 |
工作电压 | DC10～30V |
工作电流 | 发射:≤35mA，接收:≤10mA |
负载电流 | Max:300mA(晶体管)/ 2A（继电器） |
激光波长 | 650nm |
对射距离 | 0～100m（可定制） |
输出方式 | NPN常开(出厂默认) |
响应时间 | ＜5mS |
出线 | 1.5m（尾部出线） |
检测物体 | 不透明物体 |
外壳材料 | 黄铜镀镍 |
电源极性反接保护 | 有 |
信号短路保护 | 有 |
动作显示 | 红色LED指示(尾部) |
环境照度 | 日光灯：≤3000Lx/日光：≤10000Lx |
绝缘电阻 | ≥20MΩ |
射束发散角 | ＜3′ |
接收端接收角度 | ＞10° |
外壳尺寸 | ? 30mm*75mm |
工作环境温度 | -25℃―70℃ |
工作环境湿度 | ＜90%RH |
防护等级 | IP65 |
